太陽能路燈生產
更新時間：2019-04-18 14:29:21

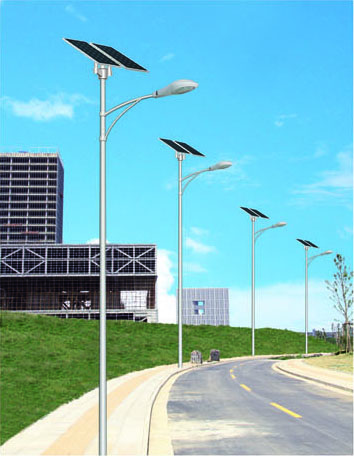

太陽能路燈生產
⑵路燈燈桿的抗風設計
路燈的參數如下：
電池板傾角A = 16o 燈桿高度 = 5m
設計選取燈桿底部焊縫寬度δ = 4mm 燈桿底部外徑 = 168mm
焊縫所在面即燈桿破壞面。燈桿破壞面抵抗矩W 的計算點P到燈桿受到的電池板作用荷載F作用線的距離為
PQ = [5000+（168+6）/tan16o]× Sin16o = 1545mm=1.545m。所以，風荷載在燈桿破壞面上的作用矩M = F×1.545。
根據27m/s的設計最大允許風速，2×30W的雙燈頭太陽能路燈電池板的基本荷載為730N。考慮1.3的安全系數，F = 1.3×730 = 949N。
所以，M = F×1.545 = 949×1.545 = 1466N.m。
根據數學推導，圓環形破壞面的抵抗矩W = π×（3r2δ+3rδ2+δ3）。
上式中，r是圓環內徑，δ是圓環寬度。
破壞面抵抗矩W = π×（3r2δ+3rδ2+δ3）
=π×（3×842×4+3×84×42+43）= 88768mm3
=88.768×10－6 m3
風荷載在破壞面上作用矩引起的應力 = M/W
= 1466/（88.768×10－6） =16.5×106pa =16.5 Mpa<<215Mpa
其中，215 Mpa是Q235鋼的抗彎強度。
所以，設計選取的焊縫寬度滿足要求，只要焊接質量能保證，燈桿的抗風是沒有問題的。
